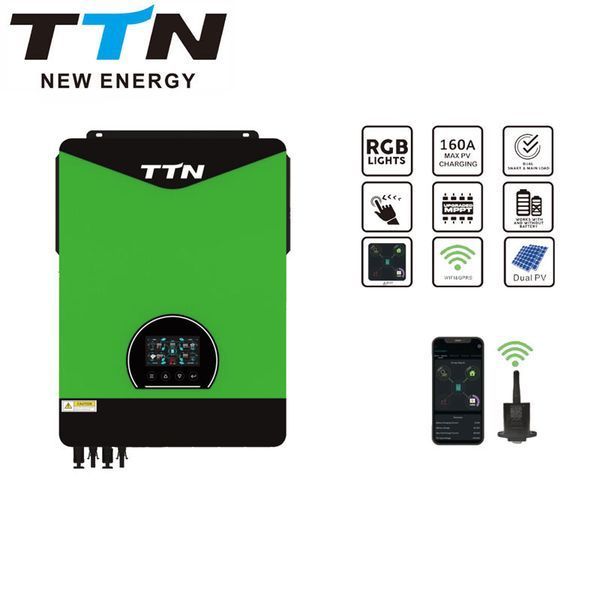

Гибридный инвертор TTN AX 10.2kW, 48V

Гибридный инвертор TTN AX 10.2kW, 48V – мощное однофазное решение для эффективного управления энергией. Это устройство "все в одном" обеспечивает зарядку аккумуляторов, накопление энергии, генерацию солнечной энергии, интеллектуальное управление батареями (BMS) и гарантирует бесперебойное питание. Удобный ЖК-дисплей с легкодоступными кнопками позволяет гибко настраивать ключевые параметры, такие как ток зарядки аккумулятора, выбор источника зарядки (сеть или солнце) и допустимое входное напряжение, подстраиваясь под различные сценарии использования. Компактный дизайн делает его идеальным выбором для небольших пространств и обеспечения работы основных приборов, таких как освещение, холодильник или кондиционер Mini Split (9K BTU). Безопасность и надежность гарантируются встроенными системами защиты: от переполюсовки DC, короткого замыкания AC, контроля изоляции и заземления, мониторинга сети, защиты от обратного тока и перегрева. Установка и запуск максимально просты – "подключи и работай".

Особенности:

● Коэффициент мощности на выходе 1,0

● Высокий диапазон входного напряжения фотоэлектрической системы (90–500 В постоянного тока)

● Встроенный комплект защиты от пыли для суровых условий эксплуатации

● Поддержка Wi-Fi и GPRS для iOS и Android

● Интеллектуальная система зарядки аккумулятора для оптимизации срока его службы

● Двойной выход

● Инвертор может работать без аккумулятора

● Двойной вход фотоэлектрической системы

● Восстановление заводских настроек одним нажатием кнопки

● Сенсорная кнопка

● Режим работы с подключением к сети или без него

● Встроенное солнечное зарядное устройство MPPT 160 А (для 8,2 кВт, 10,2 кВт), 140 А (для 7,2 кВт)

Технические характеристики:

Модель	AX-7-2KW	AX-8-2KW		AX-10-2КВт
Фаза	1-фазный
Максимальная входная мощность фотоэлектрических систем	8200 Вт	10200 Вт	5400 Вт+5400 Вт	10200 Вт	5400 Вт+5400 Вт
Номинальная выходная мощность	7200 Вт/7200 ВА	8200 Вт/8200 ВА		10200 Вт/10200 ВА
Максимальный ток солнечной зарядки	140А	160А		160А
ОПЕРАЦИЯ Grid-TIE
Фотоэлектрический вход (постоянный ток)
Номинальное напряжение постоянного тока/Максимальное напряжение постоянного тока	360/500 В постоянного тока
Пусковое напряжение/Начальное напряжение питания	90 В постоянного тока/120 В постоянного тока
Диапазон напряжения MPPT	90~450 В постоянного тока
Максимальный входной ток	1/23А	1/23А	2/18А	1/23А	2/18А
Номинальное выходное напряжение	220/230/240 В переменного тока
Диапазон выходного напряжения	190~253 В постоянного тока
Номинальный выходной ток	31.3А	35.6А		44.3А
Коэффициент мощности	>0,99
ЭФФЕКТИВНОСТЬ
Максимальная эффективность преобразования (постоянный ток/переменный ток)	98%
Выходная мощность двух нагрузок
Полная загрузка	7200 Вт	8200 Вт		10200 Вт
Максимальная основная нагрузка	7200 Вт	8200 Вт		10200 Вт
Максимальная вторая нагрузка (режим работы от батареи)	2400 Вт	2733W		3400 Вт
Максимальное напряжение отключения нагрузки	52 В постоянного тока	52 В постоянного тока		52 В постоянного тока
Максимальное напряжение возврата нагрузки	54 В постоянного тока	54 В постоянного тока		54 В постоянного тока
Работа вне сети
ВХОД ПЕРЕМЕННОГО ТОКА
Напряжение пуска переменного тока/Напряжение автоматического перезапуска	120-140 В переменного тока/180 В переменного тока
Допустимый диапазон входного напряжения	90-280 В переменного тока или 170-280 В переменного тока
Диапазон частот	49-51±1Гц или 59-61±1Гц
Максимальный входной переменный ток	40А	40А		50А
ВХОД PV (DC)
Номинальное напряжение постоянного тока/Максимальное напряжение постоянного тока	360/500 В постоянного тока
Диапазон расплавления wpPT	90~450 В постоянного тока
Максимальный входной ток	1/23А	1/23А	2/18А	1/23А	2/18А
ВЫХОД В РЕЖИМЕ РАБОТЫ ОТ БАТАРЕИ (ПЕР. ТОКА)
Номинальное выходное напряжение	220/230/240 В переменного тока
Форма выходного сигнала	Чистая синусоида
Эффективность (постоянный ток в переменный)	94%
АККУМУЛЯТОР И ЗАРЯДНОЕ УСТРОЙСТВО
Номинальное напряжение постоянного тока	48 В постоянного тока
Максимальный ток солнечной зарядки	140А	160А		160А
Максимальный ток зарядки переменного тока	120А	140А		140А
Максимальный ток зарядки	140А	160А		160А
Гибридная операция
Вход PV (постоянный ток)
Номинальное напряжение постоянного тока/Максимальное напряжение постоянного тока	360/500 В постоянного тока
Пусковое напряжение/Начальное напряжение питания	90 В постоянного тока/120 В постоянного тока
Диапазон напряжения MPPT	90~450 В постоянного тока
Максимальный входной ток	1/23А	1/23А	2/18А	1/23А	2/18А
ВЫХОД СЕТИ (ПЕР.ТОКА)
Номинальное выходное напряжение	220/230/240 В переменного тока
Диапазон выходного напряжения	190~253 В постоянного тока
Номинальный выходной ток	31.3А	35.6А		44.3А
Вход переменного тока
Пусковое напряжение переменного тока/Напряжение автоматического перезапуска	120-140 В переменного тока/180 В переменного тока
Допустимый диапазон входного напряжения	90-280 В переменного тока или 170-180 В переменного тока
Максимальный входной переменный ток	40А	40А		50А
Максимальный переменный ток зарядки	120А	140А		140А
